Como Escolher o Tamanho Adequado de um Invólucro Multi-Protegido para Projeção de Exteriores

A seleção do tamanho apropriado para uma caixa multi-proteção para projeção externa exige uma análise cuidadosa das dimensões do seu projetor, das necessidades de proteção ambiental e dos requisitos de instalação. A escolha incorreta do tamanho pode resultar em proteção inadequada, problemas de superaquecimento ou complicações na instalação, comprometendo todo o seu sistema de projeção externa. Compreender os fatores críticos relacionados ao dimensionamento garantirá que o seu projetor opere de forma confiável em condições externas desafiadoras.

O processo de dimensionamento de um gabinete multi-resistente para projeção externa envolve medir com precisão o seu projetor, levando em conta os requisitos de ventilação, o espaço necessário para gerenciamento de cabos e o acesso futuro para manutenção. Instalações profissionais exigem cálculos precisos para equilibrar a eficácia da proteção com a gestão térmica, além de considerar os requisitos estruturais para fixação e proteção contra intempéries. Este guia abrangente orientará você em cada aspecto crítico da seleção do tamanho, ajudando-o a tomar uma decisão informada.

Compreensão dos Requisitos de Medição do Projetor

Dimensões Principais do Projetor

A fundação para a seleção da caixa multi-resistente adequada para projeção externa começa com a medição precisa do comprimento, largura e altura do seu projetor. Essas medidas devem incluir quaisquer elementos salientes, como conjuntos de lentes, botões de ajuste, portas de entrada e grades de ventilação. Projetores comerciais padrão normalmente variam entre 30 e 45 cm de comprimento, 20 e 30 cm de largura e 10 e 20 cm de altura, mas projetores externos de alta luminosidade frequentemente superam significativamente essas dimensões.

Ao medir seu projetor para uma caixa multi-resistente para projeção externa, utilize uma fita métrica para registrar as dimensões máximas nos pontos mais largos, mais longos e mais altos. Inclua quaisquer cabos que permanecerão permanentemente conectados, pois estes aumentam os requisitos efetivos de tamanho. Documente as distâncias de extensão da lente caso seu projetor possua ajustes de zoom ou foco que alterem o comprimento total durante a operação.

Considere a configuração de montagem do projetor, pois suportes para montagem no teto, braços ajustáveis ou mecanismos de inclinação podem aumentar a área efetiva ocupada dentro do gabinete multi-prova para projeção externa.

Folga para Cabos e Conexões

A organização de cabos representa um fator crítico de dimensionamento, muitas vezes negligenciado ao selecionar um gabinete multi-prova para projeção externa. Cabos HDMI, de alimentação, de rede e de controle exigem um raio de curvatura adequado para evitar danos e degradação do sinal. Cabos HDMI padrão necessitam de aproximadamente 5 cm de folga para uma curvatura adequada, enquanto cabos de alimentação mais grossos podem exigir de 7,5 a 10 cm de espaço.

Planeje os pontos de entrada e saída de cabos nos seus cálculos de dimensionamento do invólucro multifuncional à prova de intempéries para projeção externa. As braçadeiras estanques para cabos ou as entradas por eletroduto normalmente acrescentam de 1 a 2 polegadas às dimensões exigidas do invólucro, dependendo do número de conexões e dos requisitos de proteção contra intempéries.

Adições ou alterações futuras de cabos devem ser consideradas no processo de seleção do tamanho. Um invólucro multifuncional à prova de intempéries para projeção externa dimensionado com folga mínima para cabos pode tornar-se inadequado caso seja necessário, posteriormente, adicionar sistemas de controle, conexões de áudio ou atualizar para cabos de vídeo de maior largura de banda.

Espaço para ventilação e gerenciamento térmico

Requisitos de fluxo de ar para refrigeração

O espaçamento adequado para ventilação é essencial para evitar o superaquecimento do projetor dentro de um invólucro multifuncional à prova de intempéries para projeção externa a maioria dos projetores exige uma folga de 6 a 12 polegadas ao redor das entradas de ar e saídas de exaustão para garantir uma circulação adequada do ar. Projetores de alta luminosidade que geram 15.000 lúmens ou mais podem exigir folgas ainda maiores para manter temperaturas operacionais seguras.

O padrão interno de fluxo de ar dentro do seu gabinete multi-prova para projeção externa deve permitir convecção natural ou circulação forçada de ar. Isso normalmente exige uma folga adicional na altura acima do projetor e espaço abaixo para a entrada de ar frio. Considere a orientação do gabinete e como ela afeta o movimento do ar, pois instalações horizontais e verticais têm requisitos distintos de gerenciamento térmico.

Componentes sensíveis à temperatura no interior do projetor podem exigir zonas específicas de folga. Projetores com lâmpada geram calor significativo ao redor da carcaça da lâmpada, enquanto projetores a laser podem apresentar zonas concentradas de calor próximas ao módulo a laser. O dimensionamento do seu gabinete multi-prova para projeção externa deve levar em conta essas considerações térmicas.

Integração do Sistema de Refrigeração Ativa

Muitas instalações de caixas multifuncionais à prova de intempéries para projeção externa exigem sistemas de refrigeração ativa, como ventiladores, trocadores de calor ou unidades de ar-condicionado. Esses sistemas aumentam os requisitos de espaço interno e podem necessitar de áreas de montagem dedicadas dentro da caixa. Calcule o volume adicional necessário para os equipamentos de refrigeração, incluindo folga para circulação de ar e acesso para manutenção.

Sistemas de refrigeração por convecção forçada dentro de uma caixa multifuncional à prova de intempéries para projeção externa exigem tipicamente 20 a 40 por cento de volume interno adicional em comparação com abordagens de refrigeração passiva. Os requisitos específicos dependem da potência térmica do projetor, das condições de temperatura ambiente e das propriedades de isolamento da caixa.

Considere os requisitos de potência para sistemas de refrigeração ativa, pois conexões elétricas adicionais e fiação de controle podem influenciar os requisitos globais de tamanho para o seu gabinete multi-prova para projeção externa. A integração com sistemas de automação predial pode exigir espaço adicional para módulos de controle e equipamentos de comunicação.

Considerações sobre instalação e montagem

Requisitos de Suporte Estrutural

Os requisitos estruturais para a instalação de um gabinete multi-prova para projeção externa influenciam significativamente as decisões de seleção de tamanho. Gabinetes maiores exigem sistemas de fixação mais robustos e podem exceder a capacidade de carga de suportes padrão para teto ou parede. Considere o peso total, incluindo o gabinete, o projetor, os sistemas de refrigeração e quaisquer equipamentos adicionais ao determinar as limitações de tamanho.

Os cálculos de carga de vento tornam-se críticos para instalações de caixas multi-resistentes para projeção externa de maiores dimensões, especialmente em locais expostos. A área da superfície da caixa exposta ao vento gera forças que devem ser transferidas através do sistema de fixação para a estrutura do edifício. Caixas maiores podem exigir hardware de fixação especializado ou reforço estrutural.

Os requisitos de acesso para instalação e manutenção podem determinar parâmetros mínimos de tamanho para a sua caixa multi-resistente para projeção externa. Os técnicos necessitam de espaço adequado para posicionar e fixar o projetor dentro da caixa, conectar os cabos e executar procedimentos rotineiros de manutenção.

Fatores de Folga Ambiental

Fatores ambientais, como carga de neve, acúmulo de gelo e expansão térmica, afetam o dimensionamento prático de uma caixa multi-resistente para projeção externa. Em regiões com queda significativa de neve, a caixa deve ser dimensionada e posicionada de modo a evitar o acúmulo de neve que possa obstruir a ventilação ou gerar cargas estruturais.

Considere os requisitos de folga ao redor do invólucro multi-prova para projeção externa para atividades de inspeção, limpeza e manutenção. Os códigos de construção podem especificar folgas mínimas em relação às linhas de propriedade, passagens ou outras estruturas. Esses requisitos externos de folga podem influenciar o tamanho máximo prático para a sua instalação.

A expansão e contração térmicas dos materiais do invólucro multi-prova para projeção externa podem afetar o encaixe e as folgas ao longo do tempo. Previna variações dimensionais sazonais, especialmente em aplicações climáticas extremas, nas quais as oscilações de temperatura ultrapassem 100 graus Fahrenheit.

Preparação para o Futuro e Planejamento de Flexibilidade

Considerações sobre Atualização Tecnológica

A tecnologia de projetores evolui rapidamente, e o dimensionamento do seu invólucro multi-prova para projeção externa deve acomodar possíveis atualizações futuras. Projetores de nova geração podem ter dimensões diferentes, requisitos distintos de refrigeração ou necessidades específicas de conexão, o que poderia tornar obsoleto um invólucro dimensionado exatamente para o modelo atual.

Considere dimensionar sua caixa multi-prova para projeção externa com 15 a 25 por cento de volume interno adicional além dos requisitos atuais. Esse espaço extra oferece flexibilidade para alterações tecnológicas, equipamentos adicionais ou requisitos modificados de instalação, sem necessidade de substituição completa da caixa.

Avalie as expectativas de vida útil a longo prazo do seu sistema de projeção externa. Instalações projetadas para operar por 10 a 15 anos devem incorporar um dimensionamento mais generoso, a fim de acomodar múltiplas gerações de projetores e padrões de conectividade em evolução.

Configurações com Múltiplos Equipamentos

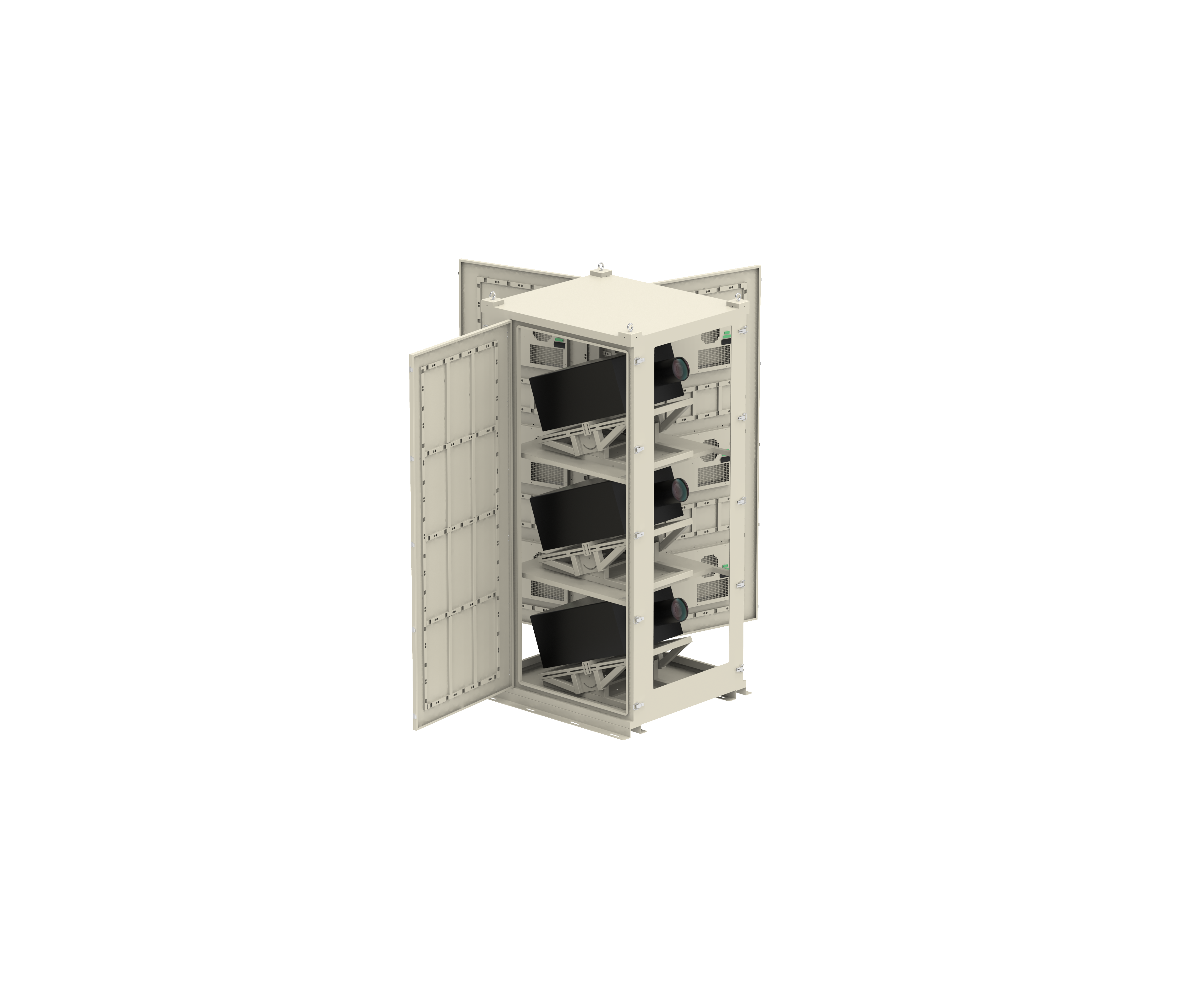

Algumas instalações se beneficiam de abrigar equipamentos adicionais dentro da caixa multi-prova para projeção externa, como players de mídia, processadores de controle, switches de rede ou sistemas de backup. Planeje essas possibilidades durante a seleção do tamanho para evitar restrições de espaço no futuro.

Os requisitos de redundância podem exigir espaço para projetores de backup ou configurações com dois projetores dentro de um único invólucro multi-prova para projeção externa. Essas aplicações normalmente exigem invólucros significativamente maiores, com sistemas internos sofisticados de fixação e refrigeração.

Considere se sua instalação poderá evoluir de uma configuração com um único projetor para configurações com múltiplos projetores, visando maior brilho ou aplicações de mapeamento de projeção. Um invólucro multi-prova para projeção externa de tamanho adequado pode acomodar essas expansões de forma mais econômica do que substituições completas do sistema.

Perguntas Frequentes

O que acontece se eu escolher um invólucro multi-prova para projeção externa que seja pequeno demais?

Uma caixa multi-prova para projeção externa de dimensões insuficientes pode resultar em ventilação inadequada, superaquecimento do projetor, danos aos cabos causados por curvaturas excessivamente acentuadas e dificuldade de acesso ao projetor para manutenção. Esses problemas frequentemente levam à redução da vida útil do projetor, desligamentos frequentes devido à proteção térmica e aumento dos custos de assistência técnica. Além disso, pode ser impossível garantir uma vedação adequada contra intempéries caso os componentes ultrapassem os limites de proteção previstos no projeto.

Quanto espaço adicional devo prever além das dimensões exatas do meu projetor?

Em geral, preveja pelo menos 10 a 15 cm de folga em todos os lados do seu projetor dentro da caixa multi-prova para projeção externa em instalações básicas. Projetores de alta luminosidade ou aplicações em climas extremos podem exigir uma folga de 20 a 30 cm para uma gestão térmica adequada. Inclua espaço adicional para cabos, normalmente de 5 a 10 cm, e considere um volume extra de 15 a 25 % para flexibilidade futura.

Posso utilizar o mesmo tamanho de caixa para diferentes modelos de projetor?

Embora uma caixa multi-prova para projeção externa de tamanho adequado possa acomodar projetores de dimensões semelhantes, cada modelo possui requisitos específicos de ventilação, fixação e conexão. Verifique se as posições de entrada e saída de ar estão devidamente alinhadas, se os pontos de fixação são compatíveis e se o acesso aos cabos permanece adequado. Alguma ajustabilidade nos componentes de fixação pode ajudar a adaptar uma caixa a diferentes modelos de projetor dentro de uma faixa razoável de tamanhos.

As condições ambientais afetam os requisitos de tamanho para caixas de projeção externa?

Sim, condições ambientais extremas impactam significativamente os requisitos de dimensionamento. Em climas quentes, são necessários invólucros maiores para aumentar a capacidade de refrigeração, enquanto ambientes frios podem exigir espaço para elementos aquecedores. Em locais de alta umidade, o espaço adicional é benéfico para dessecantes ou sistemas de desumidificação. Instalações costeiras podem requerer folga extra para componentes resistentes à corrosão, e áreas sujeitas a variações extremas de temperatura necessitam de folgas para acomodar a expansão e contração térmicas.
