¿Cómo protege una funda impermeable contra el polvo y la lluvia?

Cuando se instalan electrónicos sensibles o equipos de precisión en entornos exteriores, los daños relacionados con el clima se convierten en una de las preocupaciones más urgentes para ingenieros, gestores de instalaciones y profesionales de audiovisual por igual. Una caja impermeable funciona como la primera y más crítica línea de defensa contra las fuerzas impredecibles de la naturaleza. Ya sea que el desafío sea una lluvia torrencial repentina, una tormenta de polvo o condiciones de humedad prolongada, la carcasa que rodea el equipo determina si este sigue funcionando de forma fiable o falla prematuramente. Comprender cómo funciona realmente esta protección a nivel mecánico y material ayuda a los compradores a tomar decisiones más acertadas al especificar carcasas para instalaciones al aire libre.

La ciencia detrás de una funda impermeable bien diseñada combina la selección de materiales, la tecnología de sellado, el diseño estructural y el cumplimiento de estándares internacionales reconocidos de protección. Estos factores actúan de forma coordinada para crear un entorno en el interior del recinto que permanece seco, limpio y térmicamente estable, incluso cuando el exterior presenta condiciones severas o dañinas. Este artículo analiza detalladamente cada uno de estos mecanismos de protección, explicando por qué cada capa de defensa es fundamental y cómo, en conjunto, protegen su equipo tanto del polvo como de la lluvia con una eficacia constante y duradera.

Los principios fundamentales del diseño de fundas impermeables

Arquitectura del recinto sellado

La base de cualquier estuche impermeable eficaz es su arquitectura de carcasa sellada. Esto se refiere a la construcción física de la carcasa, incluida la rigidez de la cubierta, la precisión de las superficies de acoplamiento y la ausencia de huecos o aberturas no intencionadas. Una carcasa bien diseñada utiliza ajustes estrechos en su proceso de fabricación para garantizar que no existan irregularidades superficiales en la junta donde se encuentran dos paneles. Incluso los huecos microscópicos pueden permitir que la acción capilar arrastre agua hacia el interior, razón por la cual las carcasas de grado industrial invierten considerablemente en técnicas de mecanizado y conformado de alta precisión.

Los materiales estructurales también desempeñan un papel fundamental para mantener la integridad de la arquitectura sellada. El polietileno de alta densidad, los polímeros reforzados con fibra de vidrio y las aleaciones de aluminio obtenidas por fundición a presión se eligen comúnmente por su estabilidad dimensional frente a las fluctuaciones de temperatura y a las cargas mecánicas. Cuando la carcasa se expande y contrae debido a las variaciones de temperatura exterior, estos materiales resisten la deformación, lo que, de otro modo, comprometería el sellado. La forma misma de la carcasa, frecuentemente con esquinas reforzadas y superficies de acoplamiento planas y perfectamente alineadas, apoya la junta para mantener una compresión constante en todo el perímetro.

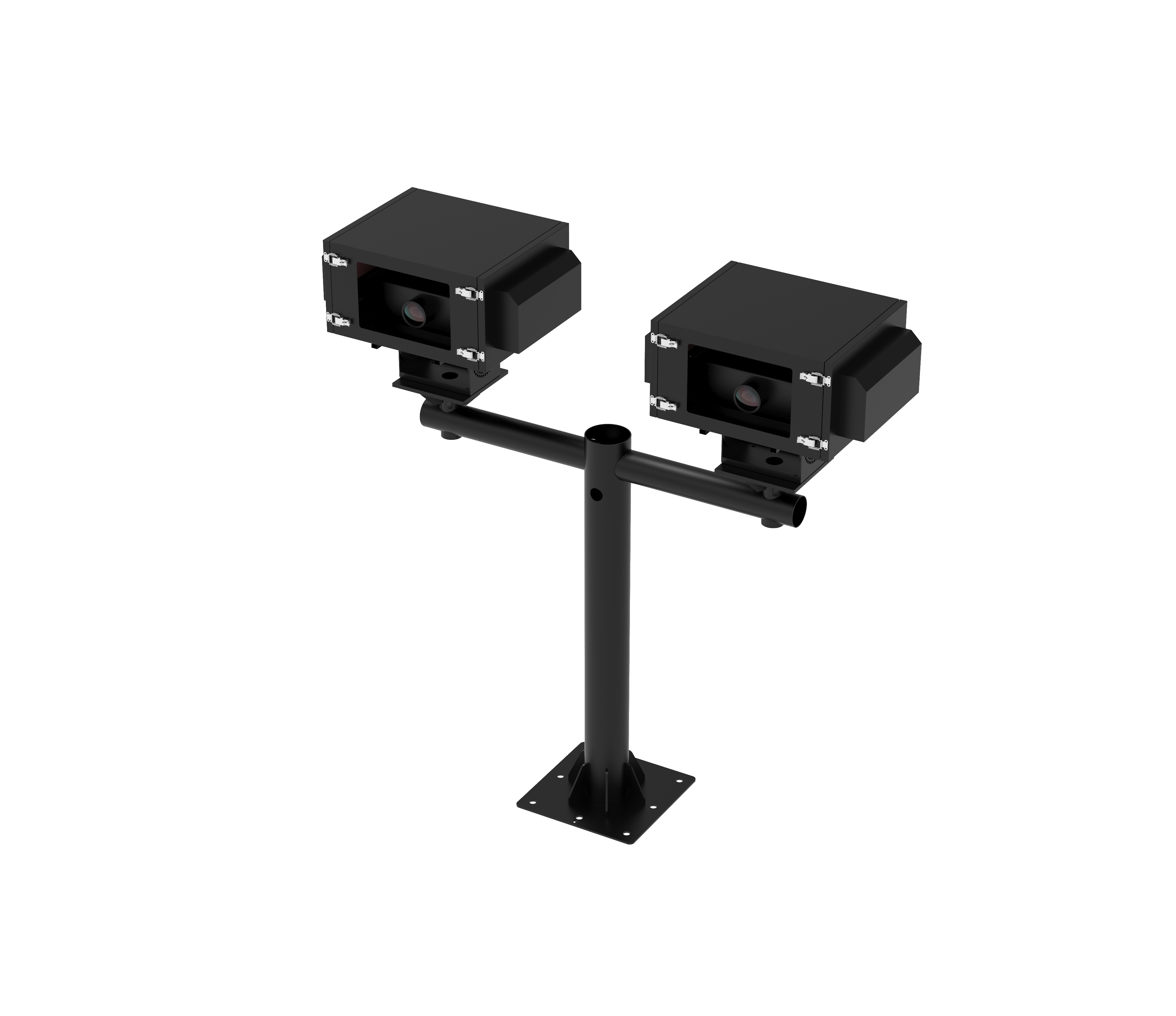

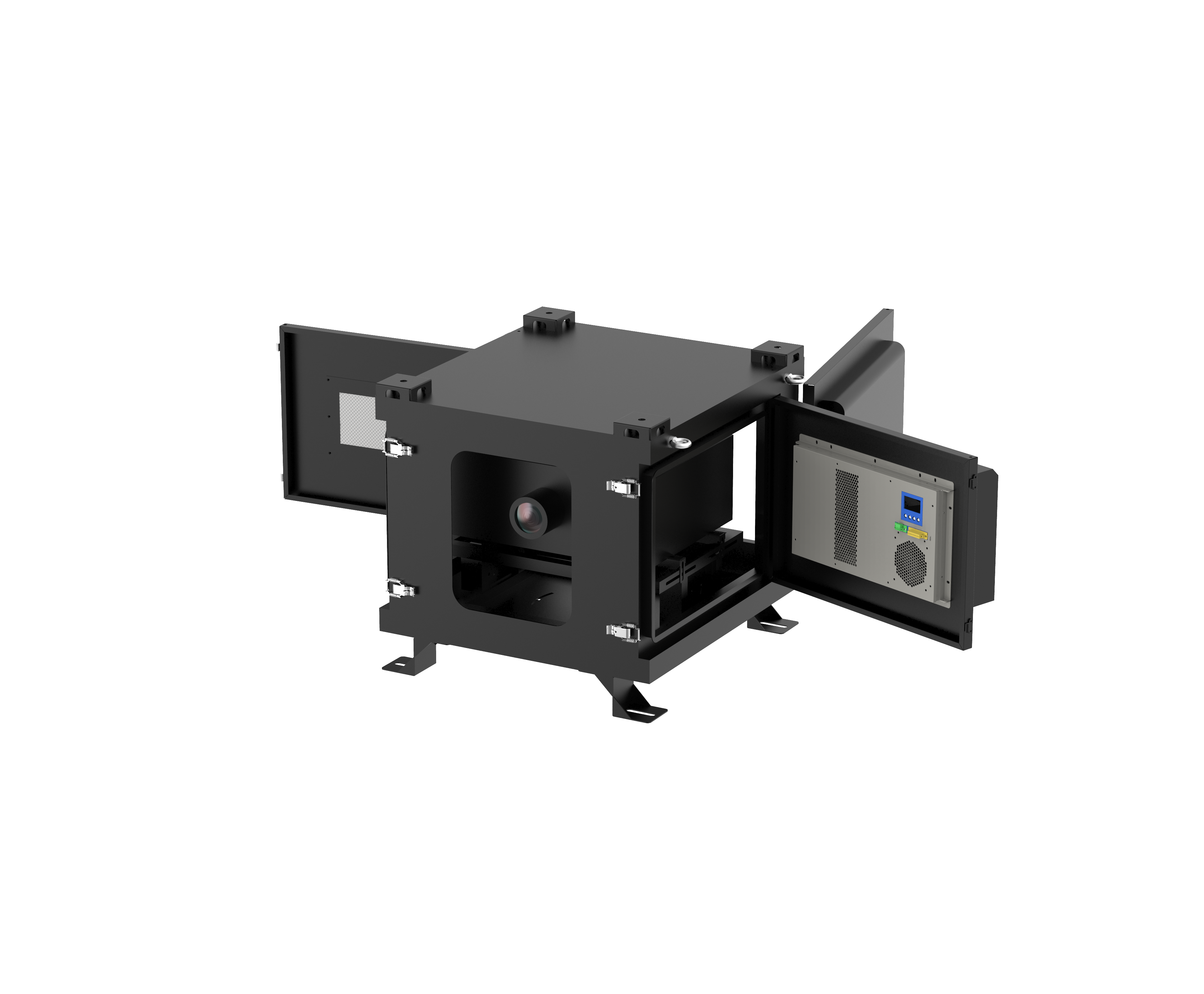

En aplicaciones como las carcasas para proyectores exteriores, la arquitectura sellada debe permitir la ventilación o las aberturas ópticas sin comprometer los niveles de protección. Los ingenieros resuelven esto integrando puertos filtrados y ventanas de visualización tratadas ópticamente directamente en el diseño estructural, asegurando que cada abertura cumpla una función específica y esté, a su vez, protegida contra la entrada de agentes externos. El resultado es una carcasa impermeable que mantiene su clasificación de protección incluso cuando necesita «respirar» o transmitir luz.

Juntas y materiales de sellado

Una junta es el componente más directamente responsable de bloquear el agua y el polvo en la interfaz entre dos paneles estructurales. En una caja impermeable de grado profesional, la junta suele estar fabricada con silicona de células cerradas, caucho EPDM o neopreno, seleccionados cada uno por su elasticidad, resistencia química y capacidad para mantener una junta de compresión durante miles de ciclos de apertura y cierre. La junta se aloja en un canal mecanizado y se deforma ligeramente al cerrar la tapa o la puerta, rellenando cualquier microespacio y creando una barrera continua que las moléculas de agua y las partículas de polvo no pueden atravesar.

La relación de compresión de la junta es un parámetro de ingeniería crítico. Una compresión insuficiente significa que el sellado es incompleto; una compresión excesiva puede deformar permanentemente la junta y reducir su vida útil efectiva. Los fabricantes de estuches impermeables de alto rendimiento calibran la profundidad del canal de la junta y la fuerza de cierre de las cerraduras o sujetadores para alcanzar un rango óptimo de compresión. Por eso, el número de cerraduras, su ubicación y el par de apriete en un armario profesional no son arbitrarios: se calculan para aplicar la cantidad adecuada de fuerza de sellado, distribuida de forma uniforme alrededor de todo el perímetro.

Con el tiempo, la exposición a la radiación UV, al ozono y a temperaturas extremas puede degradar los materiales de las juntas. Los fabricantes de cajas de calidad especifican compuestos estabilizados frente a los rayos UV y resistentes al ozono precisamente porque la caja estanca puede instalarse al aire libre durante años sin necesidad de reemplazar la junta. La selección del material adecuado para el entorno de instalación —ya sea un clima tropical con intensa radiación UV o un clima nórdico con ciclos de congelación-descongelación— es tan importante como el diseño inicial de estanqueidad.

Normas de clasificación IP y su significado en la práctica

Comprensión del código IP para polvo y agua

Al evaluar cualquier estuche impermeable, el sistema de clasificación IP (Protección contra la entrada) definido por la norma IEC 60529 ofrece un estándar uniforme y verificable de forma independiente para los niveles de protección. El código IP consta de dos dígitos: el primero indica el grado de protección contra partículas sólidas, incluido el polvo, mientras que el segundo indica la protección contra líquidos, especialmente el agua. Por ejemplo, una clasificación IP65 significa que la carcasa es totalmente hermética al polvo y puede resistir chorros de agua desde cualquier dirección, lo que cubre la inmensa mayoría de los escenarios de exposición a la lluvia al aire libre.

Para las cajas de equipos exteriores, el grado IP65 se considera frecuentemente el requisito mínimo, mientras que las instalaciones en entornos especialmente agresivos —como los sometidos a limpieza a presión, lluvias intensas o riesgo de inmersión parcial— pueden requerir grados IP66 o IP67. Comprender estas diferencias ayuda a los especificadores a elegir la caja impermeable adecuada para su contexto específico de despliegue. Una caja con grado IP65 no necesariamente resistirá el chorro directo de una manguera de jardín apuntando a una junta, pero una unidad con grado IP66 se somete precisamente a esa prueba, con una presión y duración de agua definidas.

Cabe destacar que las clasificaciones IP reflejan el rendimiento en el momento de las pruebas, realizadas en condiciones de laboratorio controladas. La durabilidad en condiciones reales depende de una instalación adecuada, del mantenimiento de las juntas y de la selección de puntos de entrada de cables o accesorios para tubos adecuados, los cuales deben tener su propia clasificación de protección. Una caja impermeable que obtenga la clasificación IP66 por parte del fabricante puede verse degradada a un nivel de protección mucho más bajo si sus manguitos de entrada de cables no tienen una clasificación equivalente o si la instalación somete a esfuerzo mecánico las superficies de sellado.

Mecanismos de protección contra el polvo explicados

La entrada de polvo no es simplemente un problema de limpieza: las partículas finas son abrasivas, electrostáticamente activas y aislantes térmicamente. En el interior de equipos electrónicos sensibles, el polvo acumulado puede provocar cortocircuitos, sobrecalentamiento de componentes y daños físicos en superficies ópticas, como las lentes de los proyectores. Una funda impermeable que alcance la primera cifra «6» en su clasificación IP (totalmente estanca al polvo) impide la entrada de cualquier partícula sólida, independientemente de su tamaño o del tiempo de exposición. Esto resulta especialmente crítico en entornos desérticos, zonas de construcción o instalaciones agrícolas, donde las concentraciones de partículas en suspensión en el aire son muy elevadas.

El mecanismo mediante el cual una carcasa estanca al polvo y al agua impide la entrada de partículas es, principalmente, la junta de estanqueidad, aunque se ve respaldado por la ausencia de cualquier abertura que no esté sellada o filtrada. En los recintos que requieren ventilación para la gestión térmica, el polvo se bloquea mediante filtros de membrana hidrofóbica o barreras de malla fina que permiten el flujo de aire mientras rechazan partículas mayores a un tamaño definido en micrómetros. Estas ventilaciones filtradas deben estar, a su vez, clasificadas según la aplicación específica, y su ubicación en el recinto debe minimizar la exposición directa a la dirección predominante del viento cargado de polvo.

Para las carcasas ópticas, como las cajas de proyectores, incluso la ventana de visualización o el puerto de la lente deben sellarse contra la entrada de polvo. Esto se logra normalmente mediante un elemento óptico unido químicamente o comprimido mediante junta que se integra perfectamente en el panel frontal. Una caja impermeable diseñada para aplicaciones de proyección suele incluir una ventana frontal con recubrimiento antirreflejo y un perímetro sellado, garantizando que la trayectoria óptica permanezca clara y limpia incluso tras años de funcionamiento al aire libre.

Ingeniería de protección contra la lluvia en una caja impermeable

Geometría de drenaje y desviación del agua

Evitar que la lluvia dañe el equipo interno no se logra únicamente mediante la junta. Una geometría física inteligente desempeña un papel complementario al garantizar que el agua que fluye sobre la superficie exterior de la caja impermeable se dirija lejos de las juntas, los cierres y los puntos de entrada de cables. Los paneles inclinados del techo, las aristas elevadas alrededor del perímetro de las puertas y los huecos rebajados para los cierres contribuyen todos a una estrategia de drenaje pasivo que reduce la presión hidrostática ejercida sobre las superficies de sellado durante lluvias intensas.

En las carcasas montadas verticalmente en paredes o en postes, la orientación de la puerta o panel de acceso con respecto a la dirección predominante de la lluvia es un factor crítico de instalación. Muchos fabricantes de carcasas impermeables para exteriores incluyen instrucciones de montaje que especifican la orientación óptima para el drenaje, garantizando que los orificios de drenaje y los canales de evacuación incorporados en el diseño funcionen según lo previsto. Cuando una carcasa se monta horizontalmente o con un ángulo inusual, el agua puede acumularse en zonas no diseñadas para contenerla, lo que podría sobrecargar una junta que, de otro modo, funcionaría perfectamente.

Algunos diseños avanzados de caja de protección incorporan un canal de drenaje secundario en el interior del perímetro de la junta: una ranura similar a un foso que captura cualquier agua que pudiera sobrepasar la junta exterior en condiciones extremas y la dirige de forma segura hacia fuera antes de que pueda alcanzar el interior. Este enfoque redundante, que combina cinturón y tirantes, para la protección contra la lluvia es habitual en cajas de protección con clasificación IP66 o superior, donde la norma de ensayo simula una exposición extrema y dirigida al agua. Para una funda impermeable para proyector destinada a uso en exteriores, este nivel de redundancia ingenieril ofrece una garantía adicional significativa.

Entrada de cables y sellado de puertos

Uno de los puntos de fallo más comunes en la instalación de cualquier carcasa impermeable es el punto de entrada del cable. Cada canalización, cable o conector que atraviesa la pared de la carcasa crea una posible vía de entrada para agua y polvo si no se sella adecuadamente. En las instalaciones industriales se utilizan entradas para cables clasificadas según el grado IP: son accesorios de compresión roscados que sujetan la cubierta del cable y crean simultáneamente un sellado estanco alrededor de este. La clasificación IP de la entrada para cables debe ser igual o superior a la de la propia carcasa, para evitar reducir el nivel general de protección de la instalación.

Los tapones de obturación se utilizan para sellar cualquier orificio de entrada de cable no utilizado, y estos también deben tener una clasificación adecuada. Es sorprendentemente frecuente que, en un gabinete impermeable bien especificado, se inserte un tapón de goma estándar y sin ensayar en un puerto de cable, lo que permite la entrada de humedad bajo lluvia prolongada o alta humedad. Las instalaciones profesionales especifican tapones de obturación certificados con juntas de compresión documentadas y verifican cada penetración como parte de la lista de comprobación de puesta en servicio.

Las entradas con conectores, donde los conectores macho-hembra se montan a través de la pared del recinto, deben utilizar conectores de montaje en panel con un collarín de sellado definido. Los conectores circulares M12 y M23 con clasificación de estanqueidad IP67 o IP68 son comunes en aplicaciones industriales. Estos crean un punto de entrada limpio, sin necesidad de herramientas y completamente estanco, que mantiene la integridad de la protección impermeable del gabinete incluso cuando los cables se conectan y desconectan con frecuencia en campo.

Gestión térmica dentro de un gabinete impermeable

Equilibrar la estanqueidad y la disipación de calor

Una carcasa estanca y resistente al agua plantea un desafío térmico: la misma barrera que impide la entrada de agua y polvo también retiene el calor generado por los componentes electrónicos en su interior. Sin una gestión térmica adecuada, las temperaturas internas pueden elevarse hasta niveles que reduzcan la vida útil de los componentes, activen el apagado térmico o causen daños permanentes a ópticas sensibles y placas de circuito. Gestionar este desafío térmico sin comprometer el nivel de protección exige una ingeniería cuidadosa de la vía de disipación de calor.

El enfoque más común en una carcasa estanca y resistente al agua es la transferencia conductiva de calor, en la que el calor generado por los componentes internos se transfiere mediante una almohadilla o un disipador térmico conductores hasta la pared de la carcasa, que actúa entonces como un disipador de calor radiando el calor al aire circundante. Este enfoque no requiere aberturas y, por lo tanto, no compromete la clasificación IP. Las carcasas de aluminio con aletas maximizan el área superficial externa disponible para la refrigeración por convección sin introducir ninguna vía de entrada.

Para aplicaciones con cargas térmicas más elevadas, como las carcasas de proyectores que funcionan con proyectores láser o de lámpara de alto lumen, puede ser necesario el uso de convección forzada mediante ventilaciones filtradas y clasificadas. En este diseño, un ventilador extrae aire a través de una membrana hidrofóbica o un filtro sinterizado que impide la entrada de agua y polvo, al tiempo que permite el flujo de aire. El medio filtrante debe seleccionarse para mantener su grado de protección IP incluso cuando esté mojado, ya que una carcasa impermeable instalada al aire libre estará expuesta regularmente a la lluvia, lo que saturará la superficie del filtro. Los programas regulares de mantenimiento del filtro forman parte de la gestión del ciclo de vida de dichas instalaciones.

Control de la condensación en el interior de la carcasa

Incluso una carcasa impermeable perfectamente sellada puede desarrollar condensación interna si las fluctuaciones de temperatura son lo suficientemente grandes. Cuando el aire cálido y húmedo atrapado en su interior durante la instalación se enfría posteriormente durante la noche, la humedad se condensa sobre las superficies internas más frías. Con el tiempo, este ciclo de condensación puede ser tan dañino como la entrada directa de agua, provocando la corrosión de las placas de circuito, nublando los elementos ópticos y favoreciendo el crecimiento de moho en el aislamiento de los cables.

Las instalaciones profesionales de cajas exteriores abordan este riesgo mediante el uso de cartuchos desecantes o ventilaciones con membrana equalizadora de presión. Un cartucho desecante absorbe la humedad residual del aire sellado en el interior de la caja en el momento de la instalación, mientras que una ventilación con membrana permite que la presión del aire interno se iguale con la presión exterior a medida que cambian las temperaturas, sin permitir el paso de agua líquida ni partículas de polvo. Esta combinación de construcción hermética y microventilación controlada mantiene el interior de la caja impermeable seco y equilibrado en cuanto a presión durante toda su vida útil operativa.

Para instalaciones a largo plazo en las que el acceso para reemplazar el desecante resulta incómodo, algunos fabricantes de cajas de protección integran cámaras de desecante permanentemente selladas con ventanas indicadoras que muestran el estado de saturación. Estas permiten al personal de mantenimiento evaluar, de un simple vistazo durante las inspecciones rutinarias, el estado del sistema de gestión de humedad, sin necesidad de abrir la caja impermeable y, con ello, introducir potencialmente la misma humedad que se pretende evitar.

Selección de la caja impermeable adecuada para equipos exteriores

Ajuste del nivel de protección al riesgo ambiental

Especificar una carcasa impermeable para cualquier aplicación al aire libre comienza con una evaluación realista de los riesgos ambientales presentes en el lugar de instalación. El rango de temperatura, el tipo y la intensidad predominantes de precipitación, los niveles de partículas en suspensión en el aire y la presencia de contaminantes químicos, como la salpicadura de sal o los contaminantes industriales, influyen todos en el nivel de protección y las opciones de materiales adecuados. Una instalación en una marina costera, por ejemplo, requiere no solo una carcasa impermeable con clasificación IP66, sino también materiales y recubrimientos resistentes a la corrosión por sal, mientras que una instalación de cine en el desierto puede priorizar un sellado hermético al polvo frente a la protección contra el agua líquida.

El ciclo de trabajo operativo del equipo instalado también influye en la selección de la carcasa. El equipo que genera una cantidad significativa de calor y debe funcionar de forma continua requiere una carcasa impermeable con una estrategia de gestión térmica diseñada e integrada desde el principio. Por su parte, el equipo utilizado de forma intermitente y controlada puede tolerar un diseño sellado más sencillo y completamente pasivo. Comprender tanto las condiciones ambientales a las que estará expuesta la instalación como su disipación térmica permite a los técnicos especificadores elegir una carcasa impermeable que funcione de forma fiable durante toda su vida útil prevista, y no solo en el momento de la puesta en servicio inicial.

Las dimensiones físicas, las opciones de montaje y los requisitos de acceso completan los criterios de selección. Una carcasa impermeable debe alojar todos los cables necesarios, cualquier hardware interno de montaje requerido y un espacio suficiente para la circulación de aire o la instalación de componentes, sin ser tan grande que resulte difícil de montar o visualmente intrusiva en el entorno de instalación. En particular, para las carcasas exteriores de proyectores, debe mantenerse con precisión el alineamiento óptico entre la lente del proyector, cualquier sistema interno de espejos o lentes y la ventana frontal hermética, lo que impone requisitos dimensionales adicionales al diseño de la carcasa.

Prácticas de mantenimiento que preservan la protección a largo plazo

Incluso la funda impermeable más resistente requiere un mantenimiento periódico para preservar su rendimiento de protección con el paso del tiempo. Las juntas tóricas deben inspeccionarse periódicamente en busca de deformación por compresión, grietas o degradación química, según un calendario adecuado al entorno operativo: una vez al año en climas templados y con mayor frecuencia en entornos con exposición extrema a la radiación UV o con ciclos extremos de temperatura. Una junta tórica que haya perdido su elasticidad ya no generará un sellado fiable bajo la fuerza normal de cierre y debe reemplazarse antes de la temporada de lluvias o antes de períodos operativos críticos.

Los elementos de fijación, cierres y bisagras deben inspeccionarse para detectar corrosión y comprobar que se han apretado con el par adecuado. Un cierre corroído que ya no ejerce toda la fuerza de sujeción compromete directamente la eficacia de estanqueidad de la carcasa impermeable. Se prefieren los componentes de acero inoxidable en entornos corrosivos, y cualquier componente de sustitución debe cumplir con las especificaciones originales para garantizar que se mantenga la fuerza de compresión correcta. Aplicar una pequeña cantidad de grasa de silicona sobre la junta durante el montaje ayuda a conservar su elasticidad y prolonga significativamente su vida útil.

El medio filtrante de las carcasas ventiladas debe limpiarse o reemplazarse según un programa determinado por la carga de partículas del entorno. Un filtro obstruido eleva la temperatura interna al reducir el caudal de aire y, con el tiempo, puede convertirse en un punto débil estructural del sistema de sellado si la diferencia de presión a través de él se vuelve lo suficientemente grande como para despegar el medio filtrante de su bastidor. Llevar un registro de mantenimiento para cada carcasa impermeable instalada ayuda a los responsables de instalaciones a anticipar las necesidades de sustitución de componentes antes de que provoquen fallos en los equipos.

Preguntas frecuentes

¿Cuál es la calificación IP mínima que debe tener una carcasa impermeable para su uso exterior bajo la lluvia?

Para la mayoría de las aplicaciones al aire libre con exposición a la lluvia, una clasificación IP65 se considera generalmente el estándar mínimo aceptable. Esta clasificación confirma que la caja impermeable es completamente hermética al polvo y puede resistir chorros de agua a baja presión desde cualquier dirección. Para entornos con lluvias intensas, limpieza a presión o riesgo de acumulación de agua cerca del recinto, se recomienda una clasificación IP66 o superior para garantizar una protección fiable bajo condiciones de exposición al agua más severas.

¿Puede una caja impermeable mantener su clasificación tras años de exposición al exterior?

Una caja impermeable puede mantener su nivel de protección nominal durante muchos años si se siguen las prácticas adecuadas de mantenimiento. Esto incluye la inspección periódica y el reemplazo de juntas tóricas, la verificación del par de apriete de los cierres, la limpieza o sustitución del medio filtrante y la revisión de todos los sellos de entrada de cables en busca de signos de degradación. Factores ambientales como la exposición a la radiación UV, los ciclos térmicos y los contaminantes químicos aceleran el envejecimiento de las juntas tóricas, por lo que los intervalos de inspección deben ajustarse según las condiciones específicas de instalación de cada caso.

¿Requiere siempre una caja impermeable sellada refrigeración activa para los componentes electrónicos?

No siempre. Si se requiere refrigeración activa depende de la potencia térmica generada por los equipos internos y del rango de temperatura ambiente del lugar de instalación. La electrónica de baja potencia puede refrigerarse adecuadamente mediante transferencia conductiva de calor a una pared de carcasa de aluminio con aletas. Los equipos de alta potencia, como proyectores o computadoras industriales, suelen requerir ya sea ventilación forzada mediante rejillas filtradas certificadas, o bien un intercambiador de calor dedicado integrado en el diseño de la carcasa estanca para mantener temperaturas internas aceptables.

¿Cómo afectan las entradas de cable al grado general de protección de una carcasa estanca?

Las entradas de cables son uno de los puntos más críticos para mantener el grado de protección de cualquier instalación de caja estanca. Cada cable, conducto o conector que atraviese la pared de la carcasa debe sellarse mediante un racord para cables clasificado según la norma IP o un conector de montaje en panel cuyo grado de protección sea igual o superior al de la propia carcasa. Los puertos no utilizados deben sellarse con tapones ciegos certificados. El sellado inadecuado de las entradas de cables es la causa más frecuente de fallos por entrada de agentes externos en carcasas bien especificadas y puede anular por completo la inversión realizada en la protección ofrecida por la propia caja estanca.
